PRECISANDO AVALIAR A INTEGRIDADE DO SEU DUTO? O DUTO NÃO É PIGÁVEL E NÃO SABE COMO EXECUTAR?

A IEC PODE TE AJUDAR!

A IEC executa ECDA (External Corrosion Direct Assesment) e ICDA (Internal Corrosion Direct Assesment): dois conjuntos de técnicas de avaliação direta de tubulações de aço (superfícies externa e interna, respectivamente) que são excelentes soluções para se ter um resultado quando não é possível a passagem de PIG (dutos não-pigáveis) ou oferecem respostas complementares a passagem de PIG, confirmando os seus dados.

Em função da necessidade do mercado, inicialmente devido à grande quantidade de dutos “não-pigáveis” a NACE desenvolveu Normas para inspecionar esses dutos. Essas Normas são aceitas por operadores e organismos reguladores como opções para avaliação da integridade dos dutos.

O serviço ECDA (External Corrosion Direct Assesment) demanda algumas etapas de avaliação:

– Estudo da viabilidade de uso da técnica direta para o duto em análise;

– Definição das regiões através da Seção 3 da Norma NACE SP0502-2010;

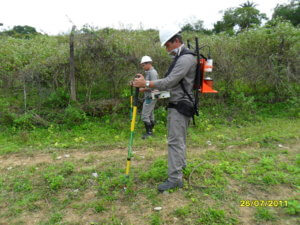

– Seleção de duas ferramentas de avaliação indireta, como CIPS, DCVG, ACVG e atenuação de corrente (PCM);

– Utilização das técnicas indiretas escolhidas para a avaliação dos pontos suscetíveis a corrosão externa onde possivelmente estão as falhas de revestimento e/ou deficiências de proteção catódica;

– Inspeção Direta (seleção de locais recomendados através do resultado da técnica indireta, escavações e coletas de dados e materiais para análise, medição dos danos ao revestimento e defeitos de corrosão e avaliação da vida remanescente do duto);

– Validação da metodologia com possíveis escavações adicionais, determinação de futuras inspeções e conclusões.

O serviço ICDA (Internal Corrosion Direct Assesment) também possui algumas etapas definidas, que basicamente são:

–  Pré-avaliação, com análise de projeto e do histórico geral de integridade da tubulação;

–  Definição de regiões para análise;

–  Análise indireta com uso de softwares específicos para localizar pontos com maior probabilidade de corrosão;

– Inspeção direta nos pontos indicados;

– Inspeção direta nos pontos onde a corrosão é mais provável, com escavações, medições de espessura e coletas de dados;

– Indicação de pontos para monitoração da corrosão interna (MCI), análise da vida útil remanescente, recomendações para reparo ou troca de trechos.

Como as técnicas exigem conhecimento e experiência em todas as etapas, a IEC, enquanto executante da atividade no mercado brasileiro, com engenheiros NACE CP4 e com certificado em curso em Direct Assesment da NACE garante qualidade na execução e confiabilidade nos resultados para sua gestão de integridade:

– Risco diminuído de corrosão interna e externa;

– Solução da ausência de inspeção por pigs para não pigáveis, com uso das técnicas;

– Garantia de informações adicionais e preciosas sobre a integridade do duto que vão além do pig – qualidade do revestimento, estudo de proteção catódica, detecção de interferências (AC/DC), corrosividade interna e, principalmente, indica as prováveis causas da corrosão, o que não é feito com pig;

– Ajuda na validação da inspeção por pig.

Se este assunto sobre ECDA e ICDA te interessou e deseja conhecer mais, faça já uma consulta! Teremos prazer em atendê-lo.
