Marcador Esférico Eletrônico para Dutos Não Metálicos Enterrados

IEC1500

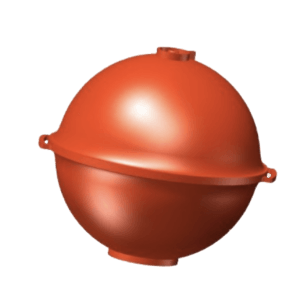

O sistema consiste em esferas equipadas com um sensor interno, desenvolvidas para serem instaladas e fixadas em dutos não metálicos (exemplo: polietileno).

Após a instalação, utilizando um detector específico, é possível percorrer o trajeto do duto enterrado e identificar com precisão sua localização e profundidade. Essa solução é especialmente útil antes da realização de escavações, contribuindo para evitar danos à infraestrutura subterrânea.

A tecnologia pode ser aplicada à distribuidoras de gás, e em redes de telefonia e eletricidade. Para facilitar a identificação de cada aplicação, as esferas possuem cores diferentes. No caso das redes de gás, por exemplo, a esfera é amarela.

O IEC1500 pode ser instalado ao longo do trajeto de tubulações e em pontos importantes da rede, como conexões, válvulas, ramificações em

 T, curvas, mudanças de profundidade e diâmetro, pontos de manutenção e cruzamentos. A distância entre os marcadores pode variar conforme as necessidades e o orçamento do projeto, sendo normalmente recomendada uma instalação a cada 10 a 20 metros.

O marcador possui invólucro em HDPE, diâmetro de 120 mm e peso aproximado de 360 g.

Apresenta grau de proteção IP68, resistência a quedas de aproximadamente 1,5 metro e capacidade de suportar pressão axial de até 4 kN sem danos permanentes.

Pode operar em diferentes frequências destinadas a aplicações como energia, água, saneamento, telecomunicações e gás.

Instalação

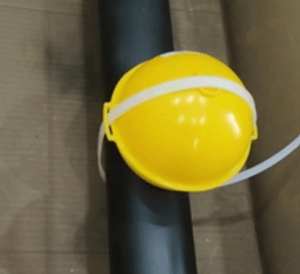

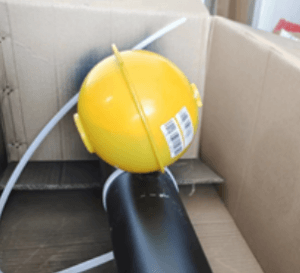

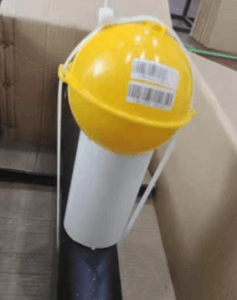

A instalação é realizada acima da tubulação, especialmente em tubulações não metálicas, utilizando abraçadeiras para fixação.

Recomenda-se preencher os espaços ao redor do marcador com areia para evitar esforços irregulares após o aterramento, manter a profundidade de enterramento abaixo de 80% da profundidade máxima detectável (até aproximadamente 1,20 a 1,36 m) e garantir uma distância superior a 1,5 metro entre marcadores.

Não instale o marcador embaixo da tubulação ou do objeto marcado.

No caso de tubulação metálica, o marcador deve ser mantido a uma distância mínima de 12 cm acima da parte superior da tubulação, e não deve haver objetos metálicos cobrindo o marcador.
